在现代科技日新月异的浪潮中，光电器件扮演着至关重要的角色。作为光电器件家族中的核心成员之一，光电二极管（Photodiode）以其高效、快速的光电转换能力，广泛应用于通信、传感、医疗、安防及消费电子等诸多领域。本文将为您深入浅出地科普这一关键元器件。

一、 光电二极管是什么？

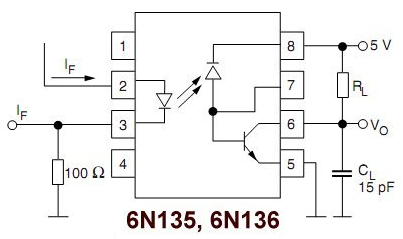

光电二极管是一种利用半导体PN结的光电效应，将光信号直接转换为电信号（电流或电压）的半导体器件。其核心工作原理是：当特定波长的光照射到其PN结上时，光子能量激发半导体材料中的电子-空穴对，在内建电场的作用下，这些载流子发生定向移动，从而在外电路中形成光电流。光强越强，产生的光电流通常也越大。

二、 主要类型与特点

1. PN结型光电二极管：结构最简单，成本较低，响应速度一般，适用于对速度要求不高的场合。
2. PIN型光电二极管：在P型和N型半导体之间加入一层本征（I型）半导体层。这大大加宽了耗尽层，提高了响应速度和量子效率，是光纤通信、高速检测等领域的主流选择。
3. 雪崩光电二极管（APD）：工作于接近击穿电压的高反向偏压下，利用雪崩倍增效应，使光电流获得内部增益，具有极高的灵敏度，特别适用于微弱光信号检测，如激光测距、单光子探测等，但需要更复杂的工作电路。
4. 肖特基型光电二极管：利用金属-半导体接触形成的肖特基势垒，对紫外光响应较好。

三、 关键性能参数

• 光谱响应范围：器件对不同波长光的敏感范围（如可见光、红外光）。
• 响应度：单位光功率照射下产生的光电流大小，单位通常为A/W（安培/瓦），衡量光电转换效率。
• 响应时间：器件对光信号变化的反应速度，决定了它能处理多高频率的信号。
• 暗电流：在无光照条件下，二极管因热激发等原因产生的微小反向电流，是影响灵敏度和噪声水平的重要参数。
• 结电容：影响高频响应性能，通常希望其尽可能小。

四、 典型应用场景

1. 光通信：作为光纤接收端的核心探测器，将光脉冲信号还原为电信号。
2. 光感测与测量：用于光电开关、自动感应（如自动门、烟雾报警器）、条形码扫描、亮度感应（如手机自动调光）。
3. 医疗仪器：脉搏血氧仪、红外测温仪等设备中的光信号检测。
4. 消费电子：电视机、显示器的遥控接收，以及各种智能家居的感应模块。
5. 工业与科研：激光测距、光谱分析、粒子探测等精密测量领域。

五、 使用注意事项

1. 工作模式：通常工作在反向偏压状态（零偏压或反偏），以获得更宽的耗尽层和更快的响应。
2. 静电防护：与所有半导体器件一样，需注意防静电，避免击穿损坏。
3. 光强范围：避免过强的光功率直接照射，以防器件饱和甚至损坏。对于APD，需严格控制工作电压。
4. 电路匹配：根据应用需求（速度、灵敏度），设计合适的偏置电路和前置放大电路。

****
作为连接光世界与电世界的桥梁，光电二极管是实现光电信息转换的基础与关键。随着物联网、人工智能、自动驾驶等前沿技术的发展，对高性能、小型化、低成本光电器件的需求将持续增长。了解并正确选用光电二极管，是每一位电子工程师和科技爱好者的必备技能。在立创商城等专业元器件平台上，您可以便捷地获取来自各大品牌的各类光电二极管产品，为您的创新项目点亮灵感之光。
